［令和三年七月四日（2021/07/04）］
8型拡大ディスプレイ 改良 ［to Improved 8-inch extend Display (English) ］
先回、試作した「8型拡大ディスプレイ」（↓）は、前も後ろも、あまり見栄えが良くない。
前枠だけでも、と考えて、"車載用モニタ"を探してみたが、生憎、いずれも横長の"16:9"ばかりで、これの"4:3"形状に適した物が見付らず。
そこで、前部の改善は、暫く保留して、"後ろ"及び"周り"を整理してみた。
「ドライバ・ボード」を"カバー"の内側に留めて、「VGAケーブル」や「電源コード」を下から接続するようにしたら、かなり、スッキリ！（図２［クリック］）

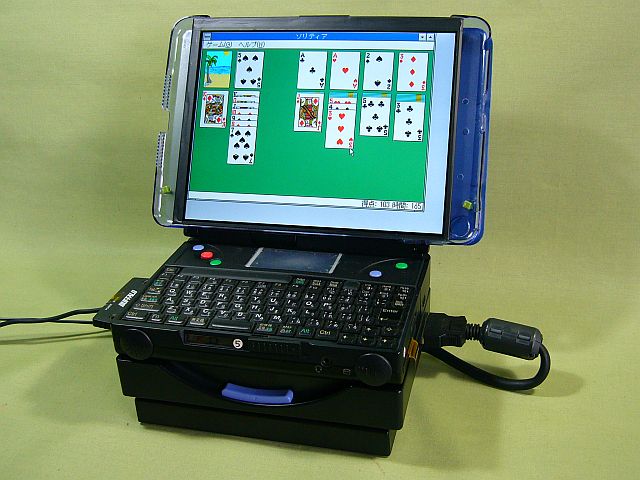

でも、「PC110」に"8型画面"は、見易くはなるが、やはり大き過ぎて、"頭デッカチ"ならぬ、"顔デッカチ"になってしまう。（図１）
これはこれで利用するとして、もう少しスタイルの良さそうな「7型ディスプレイ」の方も、更に改善してみたいと思っている。
－－－－－－－－－－－－－－－－－－－－－－－－－
＋＋＋ 液晶FPCを内側に ＋＋＋
先回は、"液晶FPC部"が、鞍部に剥き出しになっていて、危険だと感じていたので、今回はそこを"延長用FFC"で代替させた。

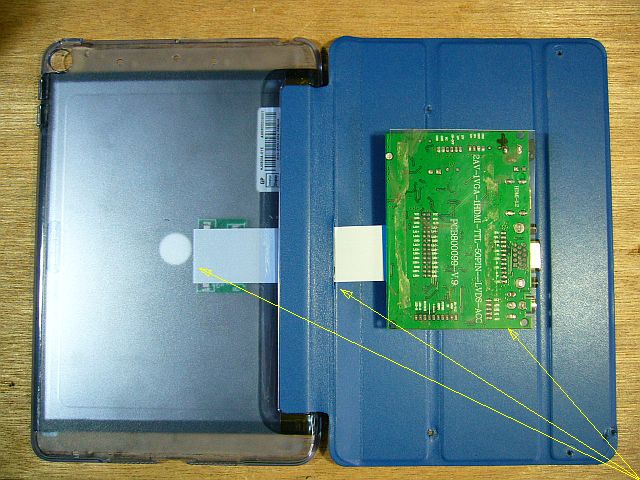

もう少し長いものが必要かな？と思ったが、先回使ったのと同じ10cm長の"FFC"で、丁度良かった！（図９）
ボードの半田面が「PC110」の背中に接触するので、保護の為、「（透明）プラスチック板」を両面テープで張り付けた。
尚、左側に隠れて少しだけ見える「中継基板」は、プラスチック・ケースの中に入っているので、「PC110」側の（「液晶ケース」を留める）"フック"とは接触しない。
実は、その"フック"を利用して、「8型拡大ディスプレイ」を、少し浮かせる工夫をしてあるのだが、あまり上手く行っていないので、此処では詳細は省略。

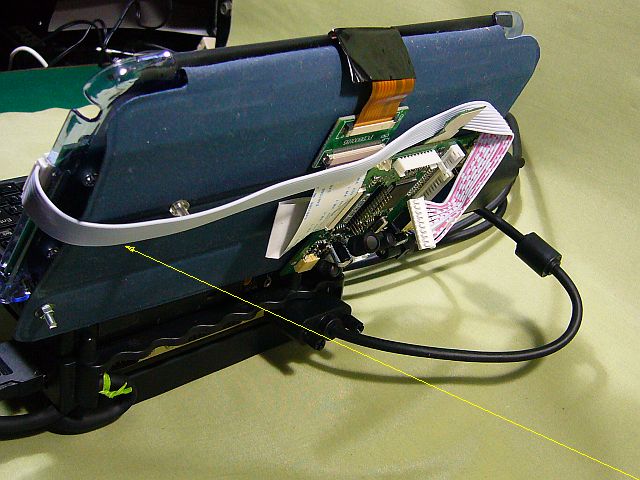

「ドライバ・ボード」は、（「FPC」＋「中継基板」＋「FFC」の）"同じ接点面"を維持する為、裏向きに取り付けるのだが、柔らかい部分に"カッター・ナイフ"で切れ込みを入れて、「FFC」を通せるようにした。（図１０［クリック］）
＋＋＋ VGAケーブル、電源コードの加工 ＋＋＋

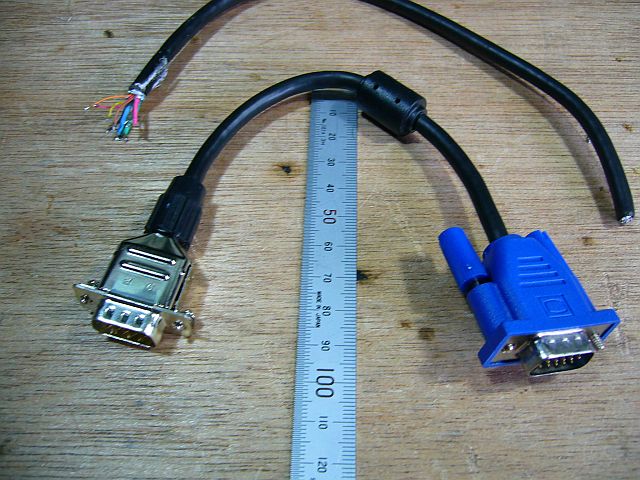

「VGAケーブル」は、先回加工してあったものを、更に短く加工した。（図１１）
長さは、現状を見ながら、適当に決めた。
この「VGAケーブル」の標準品は、硬くて太いので、甚だ扱い難い。
こんな所には、もっと細くて柔らかいケーブルを使いたいのだが、規格外れになるだろうから、強くは求められない。
（"太さ"は変わらないが、"長さ"の短い"30㎝長のケーブル"を見付けたので、発注しておいた。果たして、"硬さ"はどの程度なのか、興味津々！
「電源コード」は、「PC110」用ACアダプタのDC出力を、両方で使えるように、"分岐式"にした。（図１２［クリック］）
（これで、"2.1mmφ芯"のプラグ、ジャックが無くなってしまったので、補充を考えねば！）
＋＋＋ 蛇足 ＋＋＋

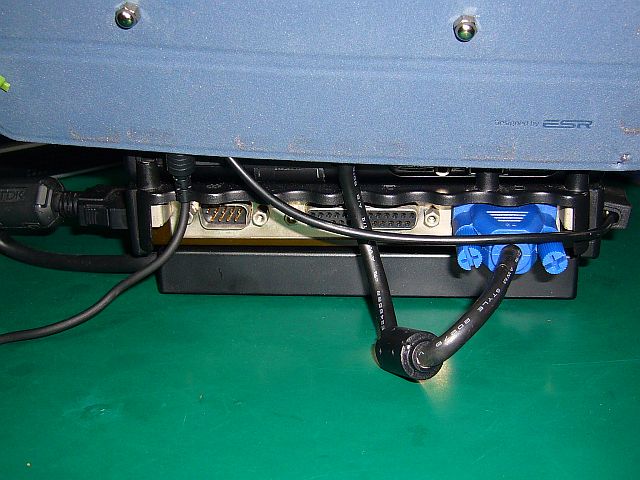

後ろの配線の状況を見ながら、考えた。（図１３）
もしも、「VGAポート」の"NCピン（#4, #9, #11）"と"GNDピン（#5, #10）"を利用して、DC電源を供給すれば、ケーブル類が減るのではないか？と、思ったが、無駄のようなので、そこで思考をストップ！
（まぁ、他にやることが無くなれば、考えてみよう）
ところで、これに使った（現代の）「ドライバ・ボード」には、"VGA端子"内に設けられた「I2C：SDA、SCL端子」を経由して、"ファームウェア更新"が出来るようだが、「PC110」には、そうした機能は何も付加されていなかったのかな？
（今更ながらに思い付いたが、残念ながら、そんな機能を入れたって話は、聞かず。あの時代の"I2C"は、どうだったんだろう？）
さて、最終点検をしたが、何処も異常は無く、"インターネット・ブラウジング"も申し分なし！（図１４［クリック］）
全体的には、"不格好"だが、やはり「8型ディスプレイ」は、見易い！
「PC110」画面の"ビネガー・シンドローム"対策として、色々やって来たが、こんな処まで来てしまった。
ここで、ふと、疑問が湧いた。
"VGA出力"は、「ポトリ」経由でしか取り出せないのかな？
もし、「本体」内から、直接、取り出せるのなら、もっと別の"画面代替案"があるかもしれない。
暇があったら、また調べてみよう！
［令和三年六月六日（2021/06/06）］
8型拡大ディスプレイ 試作 ［to Trial 8-inch extend Display (English) ］
発注していた「ドライバ・ボード付き8型LCDモジュール・キット」が、（例によって、注文後1ヶ月待ちだろうと思っていたのに、）10日程で届いたので、慌てた。
急いで、検収を兼ねて、これで「（画面拡大用）8型ディスプレイ」を試作した。（us$39.25、￥４,４６９送料・手数料等込み）
"画面の拡大"を考え始めた切っ掛けは、「PC110」上でプログラムを書いていて、画面の字が小さ過ぎて読み難くて困っていたからだが、"Palm top"だからって、そうした"見難さ"や"使い難さ"を放っておくことは無かろうという思いがあった。
前に、"平面レンズ"を検討したが、あれは、殆ど使い物にならず、追及は諦めた。
今回は、"拡大用ディスプレイ"を、丁度、"馬の鞍"のようなスタイルで、画面の前にぶら下げる方式を考えて、試作した。（図２［クリック］）
この案は、「ポトリ」さえあれば、本体は弄らなくて済むから、良い案ではないかと思う。d(^^;?
今回の結果は、ほぼ期待通りで、なかなか良い♪（スタイルの悪さは、別だが）

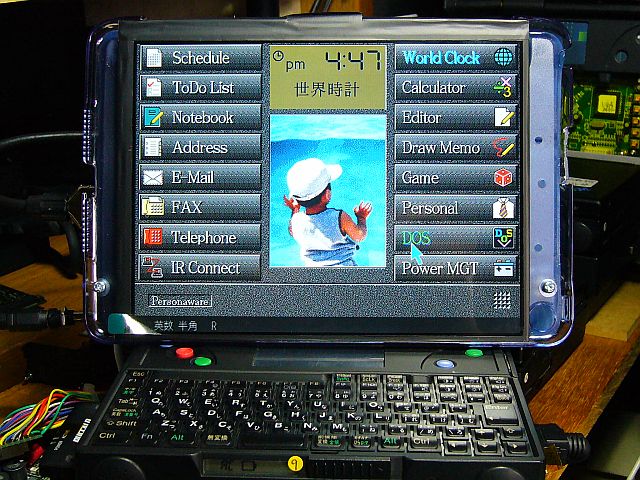

画面の文字も、程々に大きくて見易い。（図１）
しかし、画面の明るさが、100%にしても、少し低い感じがする。
（ドライバ・ボード付き8型モジュール・キットの、液晶モジュールは「Innolux製HJ080IA-01E」で、"バックライト"の消費は、約2Wだそうだが、それにしては、LEDの発光効率が悪いのではないかなぁ？それに、周辺端部の処理が、金属ではなく黒い紙テープらしいので、少し気になっている）
今回の"試作ディスプレイ"は、未だ沢山の改良余地があるので、更に工夫してみたい。
（良い"ケース"があれば、恰好の良いものに仕上げられるんだが）
－－－－－－－－－－－－－－－－－－－－－－－－－
＋＋＋ 延長ケーブル付きで、設置が楽！ ＋＋＋
以前から、"8型液晶ディスプレイ"を作るには、「ドライバ／コントロール・ボード付き液晶モジュール」を探すのが、一番手っ取り早いと考えていた。
しかし、意外に、両方組み合わせた物では、安価なのが見付らなかった。
それに、"鞍型"にするには、"結合部の長さ"を調整出来るものが必要だ。
今回、見付けたものは、上記の物だが、似た商品で"eBay扱い"の品物は、送料が酷く高価で、お呼びではなかった。
この"キット"は、（皮肉なことだが、）「ドライバ・ボード」と「液晶モジュール」の"ピン数のミスマッチ"を補う為に用意された「中継ボード」付いている。
これは、キット販売者にとっては、苦し紛れの"余計物"の筈なんだが、私にとって、実は、"好都合"なのだ！（笑）
「Innolux製液晶モジュール」は、応用設計者にとっては、何かと手間の掛かるモジュールで、私もかなり、苦労させられた経験１、経験２がある。
この"液晶モジュール"も、"RGB信号インタフェース"は、LVDSらしいが、他の"電源端子類"は雑多のようなので、"液晶モジュール"だけを単独で使おうとしたら、かなり面倒なのではないかと思う。

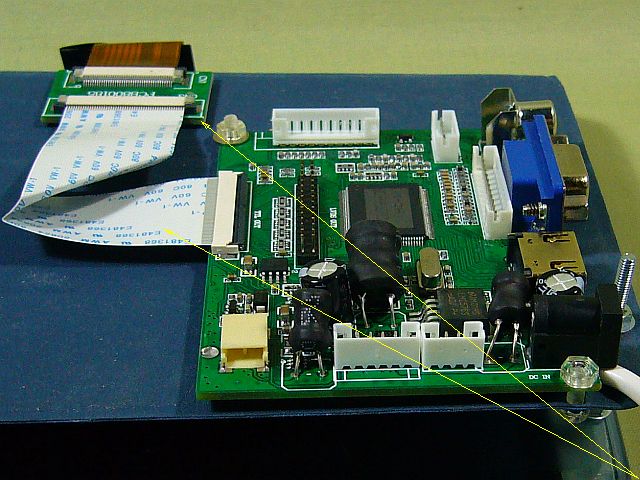

付属の「延長ケーブル／FFC／リボン・ケーブル」（50ピン、20cm品）は、かなり長くて扱い難い。（図４［クリック］の右端）
それで、手持ちの短いもの（50ピン、10cm品）に替えた。
＋＋＋ ケース、画面上下反転 ＋＋＋
「液晶モジュール」を保持するケースとして、手元に適当なものが無いので、取り敢えず、"iPad mini5用ケース"を買って、改造してみた。（￥４５０送料込み）
「PC110」の表示部を跨ぐ幅が、不適当だったので、「（金属板）折り曲げ機」で、ケースのカバー部分を折り割った。かなり、硬い！（図６［クリック］）
"モジュール保持部分"（アクリル材）の左右幅は、余裕があるが、上下幅がやや狭い。
上の爪の部分を、「ホット・ブロワ」で加熱して柔らかくして、少し外側に広げた。
現状でも入り難いが、指先で少し押し広げながら、「液晶モジュール」を押し込むようにして入れている。
この「液晶モジュール」には、"画面の上下左右の入れ替え機能"があるので、OSD（On Screen Display）を表示させて、上下逆様だった画面を、正転させた。
尚、その為の「スイッチ・ボード」や「ケーブル」の使用は、一回限りで済みそうだ。（図５）
（わざわざ、苦労して取り付けてしまったが、これに関しては、無駄だったようだ！リモコンで、パシパシ切り替える必要などありはしない）
「電源」については、「PC110」用ACアダプタ（10.5V）が使えると思うが、「DCレセプタクル」が合わない。
逆に、12V,1Aを、この「ドライバ・ボード」に供給し、そこから「PC110」にお裾分けしてみた。
これでも、特に、問題は無さそうだ。
「ドライバ・ボード」の「DCレセプタクル」を替えて、其処に10.5Vを供給してみて、「PC110」と共用は出来ないかと考えている。
尚、「PC110」の背中に当たりそうな箇所のビスは、プラスチック製を使用している。
－＊－＊－＊－＊－＊－＊－＊－＊－＊－＊－＊－＊－＊－＊－
[2021/07/04]
8-inch enlarged display, improved
The "8-inch enlarged display" (↓) that I assembled last time does not look very good either in the front or in the back.
I thought that it was just the front frame, so I searched for an "in-vehicle monitor", but unfortunately, all were horizontally long "16:9" , I couldn't find anything suitable for this "4:3" shape.
Therefore, I put aside the improvement of the front part for a while and tried to sort out the "back" and "around".
I fasten the "driver board" inside the "cover" and connect the "VGA cable" and "power cord" from below, then it became pretty neat! ( Fig.2 [click] )
However, the " 8-inch screen " in " PC110 " is easy to see , but it is still too big, and It's not a "big-head", it's a "big-face". ( Fig.1 )
Assuming that this will be used with this, I would like to further improve the " 7-inch display " that seems to have a slightly better style.
－－－－－－－－－－－－－－－－－－－－－－－－
++++ LCD FPC inside ++++
Last time, the "LCD FPC part" was exposed on the saddle part, and I felt it was dangerous, so this time I covered it with "extension FFC".
Do I need something a little longer of "FFC"? I thought, but the same 10 cm long "FFC" that I used last time was just right! ( Fig.9 )
Since the solder side of the board touches the back of the " PC110 ", a "(transparent) plastic plate" was attached with double-sided tape for protection.
The " Relay board " that is hidden on the left side and can be seen a little is inside the plastic case, so the ( PC110 "side ( Do not touch the " hook " (which fastens the "LCD case").
Actually, I used the "hook" to make the "8-inch enlarged display" float a little, but it hasn't worked so well, so I'll omit the details here.
The "driver board" is installed face down to maintain the "same contact surface" (of "FPC" + "relay board" + "FFC"), but a notch is made in the soft part with a "cutter knife". I put it in and made it possible to pass "FFC". ( Fig.10 [click] )
+++ VGA cable, power cord processing +++
The " VGA cable " was made shorter than the one that had been processed earlier. ( Fig.11 )
The length was decided appropriately while looking at the current situation.
The standard product of this "VGA cable" is hard and thick, so it is extremely difficult to handle.
I would like to use a thinner and softer cable in such a place, but it will be out of specification, so it is not strongly required.
(The "thickness" does not change, but I found a "30 cm long cable" with a short "length" in the market, so I ordered it. I am curious about how hard the "hardness" is!
The " power cord " is "branched" so that the DC output of the AC adapter for " PC110 " can be used for both. ( Fig.12 [click] )
(Now, the "2.1mmφ core" plug and jack are gone, so I have to think about replenishing them!)
+++ Verbose +++
I thought while looking at the situation of the wiring behind. ( Fig.13 )
If DC power is supplied using the " NC pin (#4, #9, #11) " and " GND pin (#5, #10) " of the "VGA port", the number of cables may be reduced. i thought, but it's useless, so i stopped to think there!
(Well, if there's nothing else to do, let's think about it)
By the way, the " driver board " used for this is via the " I2C: SDA, SCL terminal " provided in the "VGA terminal".
It seems that "firmware update" can be done, but wasn't there any such function added to " PC110 "?
(I came up with it now, but unfortunately, I didn't hear about the inclusion of such a function. At that time, what state were about the " I2C ".)
Well, I did the final inspection, but there was nothing wrong with it, and "Internet browsing" was perfect! ( Fig.14 [click] )
Overall, it's "clunky", but the "8-inch display" is easy to see!
As a countermeasure for " Vinegar Syndrome " on the " PC110 " screen, I have come to this place.
At this point, a question arose.
Can " VGA output " be retrieved only via " Potori "?
If it can be retrieved directly from the "main body" of " PC110 ", there may be another "screen alternative".
If I have time, let's check it out again!
[2021/06/06]
8-inch enlarged display, trial
The "8-inch LCD module with driver board" that I had ordered arrived in about 10 days (I thought I would have been waiting for a month after ordering, as usual).
In a hurry, I made a prototype of "(for screen enlargement) 8-inch display" for acceptance inspection. (Us $39.25, \4,469 including shipping，and charged)
The reason I started thinking about "enlarging the screen of [PC110]" was because I was writing a program on it and the characters on the screen were too small to read.
Though "Palm top", I thought that such "difficulty to see" and "difficulty to use" should not be left alone.
Before, I considered "flat lens", but it was almost useless and I gave up pursuing it.
This time, I made a prototype of the "enlargement display" as hanging something like a "horse saddle" on the original screen. (
Fig.2 [click])
I think this is a good idea because I don't have to mess with the main body as long as I have "Potori". d(^^;?
The result this time is almost as expected and it is quite good ♪ (except for the bad style)
The characters on the screen are also reasonably large and easy to see. (Fig.1)
However, even if the screen brightness is 100%, it feels a little lower.
(the driver board kit is attached 8 inch liquid crystal module "Innolux made HJ080IA-01E", and the consumption of "BackLight" is It seems that it is about 2W, but for that, the luminous efficiency of the LED may be poor ?)
There is still a lot of room for improvement in this "prototype display", so I would like to devise it further.
(If I have a good "case", I may be able to make it look good.
Besides, the treatment of the LCD edge seems to be black paper tape instead of metal, so I'm a little worried.)
－－－－－－－－－－－－－－－－－－－－－－－－
+++ With an extension cable, installation is easy ! +++
I've always thought that the quickest way to make an "8-inch LCD" is to look for a "LCD module with driver/control board".
However, I could not find a cheap combination of both.
Besides, in order to make it "saddle-shaped", I need something that can adjust the "length of the middle connection part".
This time, I found the above items, but similar items with "eBayhandling" have extremely high shipping costs. "it didn't call me".
This "kit" comes with a "relay board" (ironically) prepared to compensate for the "pin mismatch" between the "driver board" and the "LCD module".
This should be a painful "superfluous" for the kit seller, but it's actually a "convenience" for me. (Lol)
"InnoluxLCD module" might be a troublesome module for application designers, and I also had a lot of trouble Experience 1, Experience 2.
As for this "LCD module", "RGB signal interface" seems to be LVDS, but other "power terminals" seems to be miscellaneous. So, if I try to use only the "LCD module" alone, I think it would be quite troublesome.
The included "extension cable/FFC/Ribbon cable" (50pins, 20cm) is quite long and difficult to handle. (Fig.4 [click] right end)
So I replaced it with a short one (50pins, 10cm).
+++ Case, screen upside down +++
I don't have a suitable case to hold the "LCD module", so I bought a "case for iPad mini 5" for the time being and remade. (\ 450 including shipping)
The width that straddles the display of "PC110" was inappropriate, so I used a "(metal plate) folding machine" to cover the case.
I broke the part. Pretty hard ! (Fig.6 [click])
The left and right width of the "module holding part" (acrylic material) has a margin, but the top and bottom width is a little narrow.
The upper nail part was heated with a "hot blower" to soften it and spread slightly outward.
It is difficult to enter even at present, but while pushing it out a little with my fingertips, I push in the "LCD module".
This "LCD module" has a "screen up/down/left/right swapping function", so I can display the OSD (On Screen Display) and rotate the screen upside down in the normal direction. It was.
In addition, it seems that the use of "switch board" and "cable" for that purpose is only once. (Fig.5)
(I took the trouble to install it, but it seems that it was useless in this regard ! There is no need to switch with the remote control on every times)
Regarding "power supply", I think that the AC adapter (10.5V) for "PC110" can be used, but the "DC receptacle" does not fit.
On the contrary, I supplied 12V, 1A to this "driver board" and divided it into "PC110".
Even with this, there seems to be no problem in particular.
Now, change the "DC receptacle" of the "driver board", try supplying 10.5V to it, and wonder if it can be shared with "PC110". There is.
I used plastic screws on where those may contact with the back of " PC110 ".
